모가형 증기기관차 (차륜배치, 동력원리, 철도박물관)

info23140 2026. 8. 20. 15:46

목차


    1899년 9월 18일, 경인선(노량진~인천 구간)의 개통과 함께 대한민국 대동맥의 첫 장을 연 **모가형 증기기관차**는 한반도 역사상 최초로 기계식 동력을 이용해 궤도 위를 질주한 역사적 전환점입니다. 당시 가마나 도보, 우마차에 의존하던 조선 민중에게 시속 20~30km의 속도로 거대한 연기를 내뿜으며 대지를 울리던 이 쇳덩어리는 단순한 교통수단을 넘어 문명충격적 '지각 변동'이었습니다.

    본문에서는 한국 철도 공학의 원형이 되는 모가형 기관차의 2-6-0 차륜 배치 구조와 차축 배치 공학을 정밀 해부하고, 열역학 에너지를 물리적 구동력으로 변환하는 순수 기계식 증기 동력원과 화이트 표기법을 계층적으로 분석합니다. 아울러 의왕 철도박물관의 실물 유실 현황 및 기술적 독립성이 결여되었던 근대화의 역사적 한계와 이중성까지 마크다운 포맷으로 완벽히 정리합니다.


    모가형 증기기관차

    1. 2-6-0 화이트 표기법(Whyte Notation)과 경인선 초기 선로 최적화 공학

    철도 공학에서 '모가(Moga)'라는 명칭은 미국식 증기기관차 분류 체계인 '모굴(Mogul)형'을 구한말 조선 및 일본식 발음으로 차용하여 전산화한 코드명입니다. 이는 전 세계 철도 표준인 화이트 표기법(Whyte Notation)에 의해 하부 차륜 배치가 2-6-0인 기관차를 핀포인트 지칭합니다.

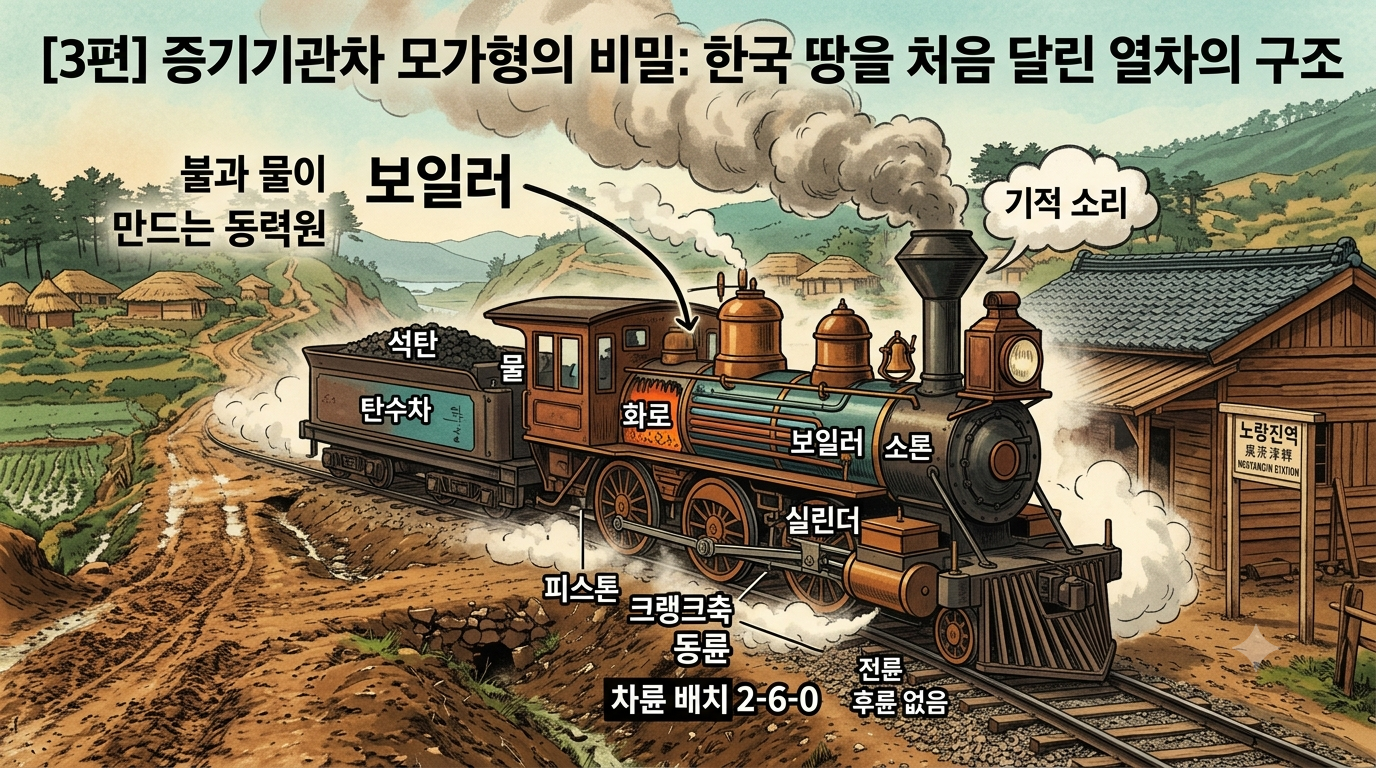

    ① 화이트 표기법 기반 차륜 배치(Wheel Arrangement) 해부

    화이트 표기법(Whyte Notation)이란?
    증기기관차의 하부 바퀴 배열을 전방 유도륜(Leading Wheels), 중앙 구동륜(Driving Wheels), 후방 종륜(Trailing Wheels)의 순서대로 각각의 바퀴 개수를 세 자리 숫자로 조합하여 기관차의 하드웨어 스펙을 정량화하는 공학적 표기 룰입니다.

    • 전륜(Leading Wheels) 2개: 기관차 최전방에 유치된 지름이 작은 바퀴로, 차체의 자중을 일부 분담하면서 열차가 곡선 선로(커브)에 진입할 때 원심력을 상쇄하고 선로의 궤적을 따라 차체를 안전하게 유도하는 방향 안내 메커니즘을 수행합니다.
    • 동륜(Driving Wheels) 6개: 기관차 중앙부에 배치된 거대한 바퀴로, 피스톤 실린더로부터 전달되는 왕복 에너지를 직접 수용하여 열차를 전진시키는 실질 구동 하드웨어입니다.
    • 후륜(Trailing Wheels) 0개: 모가형은 화로(Firebox) 하부를 지지하는 후방 바퀴가 없는 '0'의 구조를 취하고 있습니다.

    ② 경인선 개통 초기 토목 조건과 점착력(Adhesion)의 관계

    1899년 개통된 경인선 노선은 기술적 자본 부족과 급격한 부설로 인해 곡선 반경이 극단적으로 좁은 커브 구간이 산재해 있었으며, 자갈 다짐(노반) 상태가 지극히 불안정했습니다. 미국 브룩스(Brooks) 사에서 제작되어 도입된 모가형 기관차의 2-6-0 레이아웃은 이러한 열악한 토목 조건을 극복하기 위한 최적의 공학적 절충안이었습니다.

    • 유연한 커브 주행과 점착력 최적화: 전륜을 2개로 최소화하여 좁은 커브 진입 시 차축의 회전 반경 유연성을 확보하는 동시에, 6개의 동륜을 조밀하게 밀착 배치하여 레일면과 바퀴 사이의 마찰력인 점착력(Adhesion, 粘着力)을 극대화했습니다. 점착력이 낮으면 바퀴가 레일 위에서 공회전(Slip)하게 되는데, 모가형은 자중을 6개의 동륜에 적절히 분산 배치(축중 제어)함으로써 노반이 불량한 경사지와 구배 구간에서도 미끄러짐 없이 안정적인 인장력을 발휘할 수 있었습니다.
    • 후륜 부재에 따른 방향 전환(전차대)의 한계 리스크: 후방 종륜이 없는 2-6-0 구조는 무게 중심이 전방과 중앙에 치우쳐 있어, 역방향(후진) 주행 시 궤도 이탈 리스크가 급격히 상승하며 기관사의 후방 시야가 텐더차(탄수차) 구조물에 완전히 차단됩니다. 이 때문에 종착역에 도착하면 열차를 통째로 원형판 위에 올려놓고 180도 회전시키는 전차대(Turntable) 인프라 가동이 필수적으로 수반되어야 했으며, 장비 오작동 시 노선 운용 효율이 마비되는 치명적인 제약이 존재했습니다. 또한 경인선 개통 당시 도입 대수가 단 4대에 불과하여 미시적인 부품 고장 발생 시 대체 편성이 전무했고, 승객들이 선로 중간에 내려 도보 이동을 해야 했던 운용 공학적 한계가 존재했습니다.

    2. 물과 불과 쇠의 연쇄 작동 원리: 증기 열역학의 수동식 크랭크 매커니즘

    모가형 증기기관차 내부에는 현대식 전동차가 사용하는 전력 인버터나 반도체 센서가 존재하지 않습니다. 오직 에너지 보존 법칙과 압력 팽창이라는 순수 기계학적 연쇄 반응(Mechanical Chain Reaction) 메커니즘으로 구동되었습니다.

    ① 탄수차(Tender)의 전력 백업 및 증기 압력 생성

    기관차 배후에는 연료인 석탄과 보일러용 유체를 상시 적재하여 이송하는 탄수차(Tender, 炭水車)가 상시 결합 구동됩니다. 화부(Fireman)가 석탄을 보일러 내부 화로(Firebox)에 수동 투입하여 밀폐된 공간에서 연소시키면, 화열이 보일러 내부의 수많은 연관(Smoke Tubes)을 통과하며 물을 급격히 비등시킵니다. 이 과정에서 체적이 극대화된 고압의 포화 증기(Steam)가 생성되어 보일러 상단의 증기 돔(Steam Dome)으로 집적됩니다.

    ② 크랭크 기구(Crank Mechanism)를 통한 운동 에너지 변환

    • 직선운동의 회전 변환: 증기 돔에 모인 고압 가스는 가변 밸브를 거쳐 좌우 실린더(Cylinder) 내부로 교대 유입되며 내장된 피스톤(Piston)을 강력한 유압으로 밀어냅니다. 이 피스톤의 직선 왕복 운동은 기계식 연결봉인 메인 로드(Main Rod)와 크랭크 기구(Crank Mechanism)를 통과하며 동륜의 회전 운동으로 물리적 반전 변환을 단행합니다.이는 자전거를 탈 때 인간의 다리가 수직으로 밟는 힘을 페달과 크랭크 축이 회전력으로 바꾸는 공학 원리와 정확히 일치합니다.
    • 커플링 로드(Coupling Rod)의 동기화 연동: 모가형의 하부를 관찰하면 3쌍(6개)의 동륜축이 하나의 거대하고 두꺼운 쇠막대인 커플링 로드(Coupling Rod, 연결봉)로 묶여 있는 것을 볼 수 있습니다. 메인 실린더와 직접 연결된 메인 동륜의 회전력을 나머지 4개의 보조 동륜에 슬립 타임랙 없이 100% 동일한 위상과 리듬으로 분산 동기화시켜 주는 하드웨어로, 전산 제어 없이도 6개 바퀴의 정밀 동기 가동을 구현해 낸 아날로그 기계 공학의 정수입니다.

    3. 의왕 철도박물관 복원 모형의 사료적 가치와 기술 사조의 역사적 이중성

    대한민국 대동맥의 시발점이라는 기념비적 가치에도 불구하고, 현재 대한민국 땅 위에는 모가형 증기기관차의 원형 실물(Actual Object)이 단 한 대도 보존되어 있지 못합니다.

    • 실물 유실의 아쉬움과 축소 복원 모형의 한계: 개통 초기 운행 대수가 적었고, 이후 일제강점기 및 6·25 전쟁을 거치며 파괴되거나 차세대 기종(미카, 파시, 푸러형 등)의 도입과 함께 전량 폐기·스크랩 처리되는 수난을 겪었기 때문입니다. 이로 인해 경기도 의왕시 철도박물관 실내 전시실 중앙에 마련된 모가형 전시물은 실물이 아닌 설계 도면을 기반으로 철저히 재현한 축소 복원 모형(Restored Model)과 개통 당시의 흑백 사진 사료뿐입니다. 야외 전시장에는 모가형의 직계 후손인 미카형(2-8-2) 증기기관차 등의 실물이 유치되어 있으므로, 관람객은 실내의 모가형 모형을 복기한 후 야외의 미카형 바퀴 구조를 대조 관람하는 입체적 고증 방식이 요구됩니다.
    • 자립 기술 결여와 국권 침탈 도구로서의 역사적 이중성: 모가형 기관차는 공학적 성취 이면에 한국 근현대사의 가장 뼈아픈 이중성을 내포하고 있습니다. 해당 열차는 미국(브룩스 사)의 기계 기술로 정밀 설계·제작되었으며, 외교적 압박을 통해 경인선 부설권을 강탈한 일본의 자본(경인철도인수조합)에 의해 운행 전산망이 가동되었습니다. 철도의 상징인 첫 레일과 피스톤 크랭크 축 어디에도 조선 자체의 고유 기술과 자본은 단 1%도 투입되지 못했습니다. 근대화의 신호탄이라는 화려한 수식어 뒤에는, 호남과 영남의 곡창지대 물산 및 지중 자원을 인천항을 통해 일본 본토로 신속하게 실어 나르기 위한 '제국주의 식민지 수탈 전초기지 인프라'의 시발점이었다는 역사학적 단층을 간직하고 있습니다.

    4. KTX에서 모가형까지: 서대문~인천 궤도망 주요 기종 하드웨어 스펙 비교표

    기관차 기종 명칭 화이트 표기법 (차륜 레이아웃) 주 동력원 및 에너지 변환 방식 역사적 도입 시기 및 제작 국가 최고 운행 속도 (정산 스펙) 공학적·토목학적 핵심 특징 (인사이트)
    모가형 (Moga) 2-6-0 석탄 연소 ➡️ 고압 증기 ➡️ 피스톤 1899년 (구한말) / 미국 브룩스 사 시속 20 ~ 30km 후륜 부재('0')로 방향 전환 시 전차대 인프라 강제 연동
    푸러형 (Purer) 4-6-0 석탄 연소 ➡️ 고압 증기 ➡️ 피스톤 1905년 (일제 초기) / 미국·일본 시속 50 ~ 65km 전륜을 4개로 확충하여 고속 주행 시 곡선 유도 안정성 보강
    미카형 (Mika) 2-8-2 석탄 연소 ➡️ 과열 증기 ➡️ 피스톤 1919년 (일제강점기) / 미국·일본 시속 70 ~ 80km 동륜을 8개로 늘려 화물 대량 수송을 위한 점착력 극대화
    파시형 (Pasi) 4-6-2 석탄 연소 ➡️ 과열 증기 ➡️ 피스톤 1923년 (일제강점기) / 일본·국내 시속 90 ~ 110km 대형 동륜 적용으로 경부선 특급 여객 수송의 중추 라인 담당

    5. 모가형 증기기관차 및 초기 철도 공학 관련 자주 묻는 질문 (FAQ)

    Q1. 의왕 철도박물관 실내에 전시된 모가형 기관차 모형을 관람할 때, 피스톤 내부 움직임을 볼 수 있는 연출이 되어 있나요?
    A1. 네, 관람객의 직관적 이해를 돕기 위해 하프 컷아웃(Half Cut-out) 구조로 연출되어 있습니다. 실내 전시실의 모가형 모형은 보일러 외벽과 측면 실린더의 절반을 투명 아크릴 및 단면 절개 형태로 개방해 놓았습니다. 버튼을 누르면 내부 연관의 레이아웃과 석탄 화로의 위치, 고압 증기가 피스톤 헤드를 밀어내고 크랭크 축과 커플링 로드를 구동시키는 아날로그 동력 사이클을 가시적으로 핀포인트 모니터링할 수 있어 기계학적 학습 가치가 매우 높습니다.

    Q2. 차륜 배치 2-6-0에서 마지막 글자가 '0'이면 맨 뒤에는 바퀴가 아예 없다는 뜻인데, 그럼 뒷부분은 어떻게 선로 위에 떠받쳐져 있나요?
    A2. 별도의 독립된 회전축 바퀴(종륜)가 없을 뿐, 대형 구동 바퀴인 '동륜'의 마지막 세 번째 축이 화로와 운전실 하부의 하중을 직접 받쳐주는 구조입니다. 미카형(2-8-2) 같은 후기형 열차는 화로의 크기가 거대해져 동륜 뒤에 이를 받쳐줄 별도의 작은 '후륜(종륜)'을 추가 매립했지만, 초기형인 모가형은 화로의 용량이 작아 보일러 백엔드 하중을 마지막 동륜이 직접 수용할 수 있었기 때문에 후륜 개수가 '0'이 되는 간결한 프레임 바디 구조가 성립된 것입니다.

    Q3. 1899년 개통 당시 조선 사람들이 모가형 열차를 보고 '괴물'이라 부르며 돌을 던졌다는 기록이 사실인가요?
    A3. 네, 역사적 사실에 부합합니다. 평생 생체 에너지(우마차, 도보) 외의 거대 역학 구조를 본 적 없던 당대 민중에게 검은 연기와 정제되지 않은 고압 증기 배출음(폭발성 굉음), 불빛을 번뜩이며 돌진하는 쇳덩어리는 영적 공포 대상이었습니다. 또한 가옥 철거, 철도 부지 강탈, 강제 부역 등 일본 자본의 폭압적인 노선 부설 과정에서 누적된 민중의 민족적 분노와 저항 의식이 결부되어 열차를 향해 물리적 투석을 감행하는 사건이 빈번하게 발생했습니다.


    결론: 기술적 종속의 아픔 위에서 피어난 현대 철도 인프라의 거울

    의왕 철도박물관 실내 전시장 한구석에 축소 모형으로 박제된 모가형 증기기관차는 단순히 박물관 유물의 첫 페이지를 장식하는 고전 오브제가 아닙니다. 2-6-0이라는 세 자리 숫자 속에 각인된 곡선 선로 돌파를 위한 공학적 사투, 불과 물의 열역학적 팽창 에너지를 톱인라인 동력으로 전환한 아날로그 크랭크의 기계적 원리, 그리고 자체 기술 부재로 인해 식민지 수탈의 통로로 소모되어야 했던 '근대 교통 인프라의 기술적 종속 서사'입니다.

    "화이트 표기법을 통한 차축 구조 인지, 텐더차와 크랭크 기구의 연쇄 반응 매커니즘 고증, 문명화의 상징성과 국권 침탈이라는 역사적 이중성 확인"이라는 3대 공학·역사 공식을 머릿속에 빌드업해 두세요. 오늘날 우리가 소음과 진동이 완벽히 차단된 KTX-청룡이나 수도권 전동차 전산망을 타고 전국을 단 몇 시간 만에 이동하는 풍요로운 일상의 배후에는, 120여 년 전 척박한 경인선 자갈길 위를 거친 숨을 몰아쉬며 달렸던 모가형의 원시적인 쇳소리와 뼈아픈 역사의 단층이 굳건한 디딤돌로 깔려 있음을 기억해야 할 것입니다.
